테퍼와샤 |  기타제품 home > 제품소개 > 기타제품

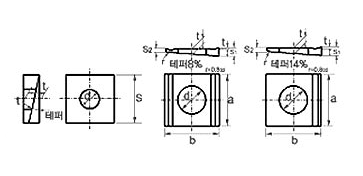

종래 사용되고 있는 테퍼와샤 Unit : mm
호 칭 d t
ㄷ형 강용5˚ I형 강용8˚
10 11 3.05 3.45
M12 14 3.8 4.05
M16 18 4.5 4.6
M20 22 4.25 5.2
(M22) 24 5 5.75
M24 26 4.75 6.35
M30 33 5.4 6.8
(M33) 36 5.1 -

DIN ㄷ형용 테퍼와샤(8%), DIN 434 Unit : mm
d a b e(약) S1 S2 t 100개당 중량 kg 적용나사 직경
9 22 22 2.9 3.8 2 0.5 9.50 8
11 22 22 2.9 3.8 2 0.5 8.80 10
14 26 30 3.7 4.9 2.5 0.7 18.3 12
18 32 36 4.45 5.9 3 0.8 31.4 16
22 40 44 5.25 7 3.5 0.9 57.0 20
24 44 50 6 8 4 1 82.5 22
26 56 56 6.25 8.5 4 1 128 24
30 56 50 6.25 8.5 4 1 119 27

DIN I형 테퍼와샤(14%), DIN 435 Unit : mm
d a b e(약) S1 S2 t 100개당 중량 kg 적용나사 직경
9 22 22 3.05 4.6 1.5 0.5 10.1 8
11 22 22 3.05 4.6 1.5 0.5 9.4 10
14 26 30 4.1 6.2 2 0.7 20.1 12
18 32 36 5 7.5 2.5 0.8 35.6 16
22 40 44 6.1 9.2 3 0.9 67.0 20
24 44 50 6.5 10 3 1 90.0 22
26 56 56 6.9 10.8 3 1 143 24
30 56 56 6.9 10.8 3 1 133 27
