스텐유볼트 |  볼트 home > 제품소개 > 볼트

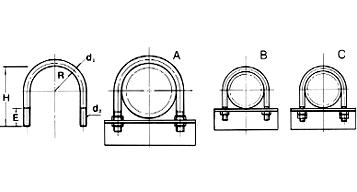

Metric Unit : mm
Nominal
Size 		Out dia of
Pipe 		U-BOLT
R d1 d2 TYPE A TYPE B TYPE C
H E H E H E
15 21.7 12 10 M10 - - 39 20 47 30
20 27.2 15 10 M10 - - 45 20 53 30
25 34.0 18 10 M10 - - 52 20 60 30
32 42.7 23 10 M10 - - 60 20 68 30
40 48.6 26 10 M10 - - 66 20 74 30
50 60.5 32 10 M10 - - 78 20 86 30
65 76.3 40 12 M12 - - 98 25 108 35
80 89.1 46 12 M12 - - 110 25 120 35
90 101.6 52 12 M12 - - 123 25 133 35
100 114.3 59 16 M16 141 50 - - - -
125 139.8 72 16 M16 167 50 - - - -
150 165.2 85 16 M16 192 50 - - - -
175 190.7 98 16 M16 218 50 - - - -
200 216.3 111 20 M20 249 60 - - - -
225 241.8 124 20 M20 274 60 - - - -
250 267.4 137 20 M20 300 60 - - - -
300 318.5 163 24 M24 357 70 - - - -
350 355.6 181 24 M24 394 70 - - - -
400 406.4 207 24 M24 444 70 - - - -
450 457.2 233 30 M30 505 85 - - - -
