아이볼트 |  볼트 home > 제품소개 > 볼트

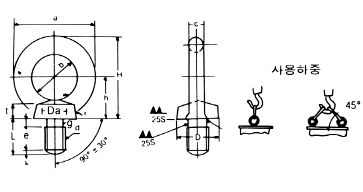

JIS B 1168, 1975 Unit : mm
Size (d) M8 M10 M12 M16 M20 M24 M30 M36 M42 M48 M64 M80 (M90) M100
a 32.6 41 50 60 72 90 110 133 151 170 210 266 302 340
b 20 25 30 35 40 50 60 70 80 90 110 140 160 180
c 6.3 8 10 12.5 16 20 25 31.5 35.5 40 50 63 71 80
d 16 20 25 30 35 45 60 70 80 90 110 130 150 170
t 5 7 9 11 13 18 22 26 30 35 42 50 55 60
h 17 21 26 30 35 45 55 65 75 85 105 130 150 165
H (참고) 33.3 41.5 51 60 71 90 110 131.5 150.5 170 210 263 301 335
l 15 18 22 27 30 38 45 55 65 70 90 105 120 130
e 3 4 5 5 6 8 8 10 12 12 14 14 14 14
g (최소) 6 7.7 9.4 13 16.4 19.6 25 30.3 35.6 41 55.7 71 81 91
r (최소) 1 1.2 1.4 1.6 2 2.5 3 3 3.5 4 5 5 5 5
da (최대) 9.2 11.2 14.2 18.2 22.4 26.4 33.4 39.4 45.6 52.6 71 87 97 108
r (약) 4 4 6 6 8 12 15 18 20 22 25 35 35 40
k (약) 1.2 1.5 2 2 2.5 3 3.5 4 4.5 5 6 6 6 6
