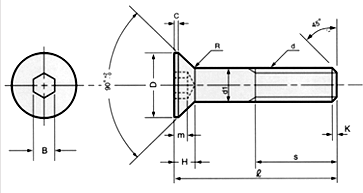

SCM접시머리렌지볼트 |  볼트 home > 제품소개 > 볼트


특성표 Unit : mm
Nom
Size
d		 d1 D H B m R K C S
최대 최소 최대 최소 최대 최대 최소 최대 최소 approx 최대 approx min Thread
Length
M3 3.0 2.86 6.0 5.7 1.7 2.046 2.006 1.2 0.95 0.1 0.8 0.25 12
4 4.0 3.82 8.0 7.6 2.3 2.566 2.506 1.8 1.55 0.2 1.0 0.3 14
5 5.0 4.82 10.0 9.6 2.8 3.066 3.006 2.3 2.05 0.2 1.2 0.3 16
6 6.0 5.82 12.0 11.6 3.3 4.085 4.010 2.5 2.25 0.3 1.5 0.4 18
8 8.0 7.78 16.0 15.6 4.4 5.085 5.010 3.5 3.2 0.5 1.8 0.4 22
10 10.0 9.78 20.0 19.5 5.5 6.085 6.010 4.4 4.1 0.5 2.2 0.5 26
12 12.0 11.73 24.0 23.5 6.5 8.103 8.013 4.6 4.3 1 2.5 0.5 30
16 16.0 15.73 30.0 29.5 7.5 10.103 10.013 5.3 5.0 1 3.0 0.5 38
Unit : mm
Nom
Size
d		 ℓ Tensile Load
(kgf)   [N]
Fully threaded Half threaded
M3   8 10 12 14 15 16 18 20 25 30 35 40     530 [5,200]
4 8 10 12 14 15 16 18 20 25 30 35 40       930 [9,100]
5 10 12 14 15 16 18 20 25 30 35 40 45 50     1,500 [14,710]
6 12 14 15 16 18 20 25 30 35 40 45 50 60     2,130 [20,890]
8 14 15 16 18 20 25 30 35 40 45 50 60 70 80   3,880 [38,050]
10   16 18 20 25 30 35 40 45 50 60 70 80 90 100 6,150 [60,310]
12     20 25 30 35 40 45 50 60 70 80 90 100   8,900 [87,280]
16       30 35 40 45 50 60 70 80 90 100     16,600 [162,800]

Tolerance on ℓ Unit : mm
Division of
S 		Tolerance
18 +2
0
18 ~ 30 +3
0
30 +4
0

Tolerance on s Unit : mm
Division of
ℓ		 M3 ~ M10 M12 ~ M16
50 ± 0.4 ± 0.5
50 ~ 120 ± 0.5 ± 0.6
120 ~ 250 ± 0.6 ± 0.7
