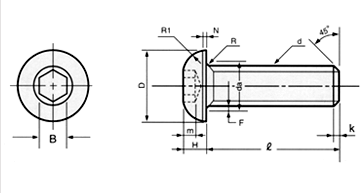

Nom
Size
d |
D |
H |
B |
m |
R1 |
N |
da |
R |
K |
ℓ |
Tensile
load |
| 최대 |
최소 |
최대 |
최소 |
최대 |
최소 |
최대 |
최소 |
ref |
approx |
최대 |
최소 |
approx |
Fully
Threaded |
(kgf)[N] |
| M3 |
5.5 |
5.2 |
2.15 |
1.85 |
2.046 |
2.006 |
1.55 |
1.25 |
3 |
0.4 |
3.6 |
0.1 |
0.6 |
6~20 |
530 [5,200] |
| 4 |
7.5 |
7.2 |
2.75 |
2.45 |
2.566 |
2.506 |
1.95 |
1.65 |
4.1 |
0.4 |
4.7 |
0.2 |
0.8 |
8~25 |
930 [9,100] |
| 5 |
9.5 |
9.1 |
3.55 |
3.25 |
3.066 |
3.006 |
2.55 |
2.25 |
5.2 |
0.5 |
5.7 |
0.2 |
0.9 |
10~30 |
1,500 [14,710] |
| 6 |
10.5 |
10.1 |
4.2 |
3.8 |
4.085 |
4.010 |
3.0 |
2.6 |
5.6 |
0.5 |
6.8 |
0.25 |
1 |
10~35 |
2,130 [20,890] |
| 8 |
14 |
13.5 |
5.2 |
4.8 |
5.085 |
5.010 |
3.7 |
3.3 |
7.5 |
0.8 |
9.2 |
0.4 |
1.2 |
10~40 |
3,880 [38,050] |
| 10 |
18 |
17.5 |
6.2 |
5.8 |
6.085 |
6.010 |
4.4 |
4.0 |
10 |
0.8 |
11.2 |
0.4 |
1.5 |
10~45 |
6,150 [60,310] |
| 12 |
21 |
20.4 |
7.25 |
6.75 |
8.103 |
8.013 |
5.1 |
4.7 |
11 |
0.8 |
14.2 |
0.6 |
2 |
16~50 |
8,900 [87,280] |
|
